ชำแหละ!!! iPad ให้เห็นกันหมดเปลือก

          ขณะที่ใครหลายๆ คนเพิ่งได้มีโอกาสสัมผัส และชื่นชมไอแพด (iPad) มือสังหารอย่าง iFixit ไม่รอช้า คว้าไอแพดมาชำแหละให้เห็นไส้ในกันก่อนใครอีกแล้วครับท่าน โดยขั้นตอนการถอดชิ้นส่วนของไอแพดมีประมาณ 28 ขั้นตอน ซึ่งนอกจากภายนอกที่มีความสวยงามแล้ว คุณยังจะได้เห็นการออกแบบภายในทีงดงามไม่แพ้กันอีกด้วย

          มีเรื่องเล่าว่า สตีฟ จอบส์ เคยสั่งให้วิศวกรที่ออกแบบแผงวงจรหลักให้กับเครื่องแมคไปออกแบบใหม่ เนื่องจากมันดูไม่สวย ด้วยความที่เป็น perfectionist ของจอบส์ที่มองว่า ผลิตภัณฑ์ของ Apple ต้องสวยงามทั้งภายนอก และภายใน ตลอดจนเข้าใจง่ายตั้งแต่ขั้นตอนการแกะกล่องมองเห็นผลิตภัณฑ์เลยด้วยซ้ำ ว่าแต่รู้สึกจะนอกเรื่องไปไหนแล้วเนี่ย ล่าสุด iFixit บริษัทผู้ให้บริการซ่อม Gadget สารพัดชนิด ได้ฤกษ์เบิกชัยในการชำแหละไอแพดวันที่มันวางตลาด ซึ่งภายในมีรายละเอียดที่น่าสนใจดังนี้ครับ

• ส่วนแสดงผลและแผงวงจรที่ ติดตัวถังด้านหลังมีน้ำหนักเท่าๆ กันคือ 350 กรัม ทำให้น้ำหนักของตัวเครื่องเกิดความสมดุลย์ 50/50 ไม่ใช้หนักข้างหน้า หรือข้างหลังเครื่อง เห็นไหมว่า แอปเปิ้ลให้ความใส่ใจในเรื่องของการออกแบบผลิตภัณฑ์ขนาดไหน
• จอ LCD ใช้ LG และหน่วยความจำ NAND ใช้ Samsung Electronics
• มุมบนขวาด้าน ในของตัวเครื่องมีพื้นที่ว่างอยู่สำหรับเครื่องที่ใช้ Wi-Fi เข้าใจว่า น่าจะเป็นตำแหน่งทีใส่ชิปเซต 3G สำหรับเวอร์ชันที่กำลังจะออกตามมา

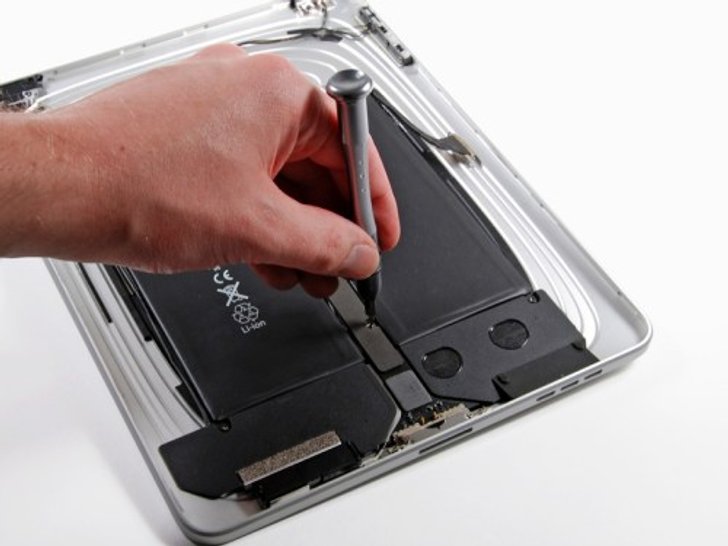

• แบตเตอรี่ 2 ก้อนเป็นส่วนที่กินพื้นที่ภายในเครื่องมากที่สุด มันให้แรงดัน 3.75 โวลต์ 24.8 วัตต์-ชั่วโมง โดยการเปรียบเทียบแล้ว iPhone 3GS ใช้ 4.51 วัตต์-ชั่วโมง ในขณะที่ MacBookAir จะใช้ 40 วัตต์-ชั่วโมง น้ำหนักแบตฯของ iPad อยู่ที่ 148 กรัม (หนักกว่า iPhone 3GS ทั้งเครื่อง 13 กรัม)

• ตัวแผงวงจรของ iPad ใช้พื้นที่ภายในเครื่องน้อยมาก ดูจากภาพถ่ายแล้ว ขนาดมันน่าจะใหญ่กว่ามือผู้ใช้โดยเฉลี่ยเล็กน้อยเท่านั้น
• iPad มีหน่วยความจำ RAM 512MB

• ชิป Wi-Fi 802.11n และ Bluetooth ใช้ของ Broadcom ซึ่งมีขนาดใหญ่กว่าที่ใช้ใน iPhone
• เสา อากาศ Wi-Fi จะอยู่ด้านหลังโลโก Apple ของฝา iPad ซึ่งจะคล้ายๆ กับเสาอากาศที่ใช้ใน iMac

          ยังมีรายละเอียด และความสวยงามอีกมากมายที่คุณผู้อ่านสามารถเข้าไปชมได้อย่างละเอียดทุกขั้น ตอนในเว็บไซต์ iFixit ครับ

ข้อมูล จาก: iFixit
