วันนี้เราไปพบไอเดียดีดี เลยนำมาฝากเพื่อนๆ iHome108 กัน เพื่อนๆ มีปัญหากับปลั๊กพ่วงปล๊กไฟกันอยู่หรือเปล่า ปลั๊กพ่วงที่ไม่ได้มาตราฐานพังไวและไม่ปลอดภัยกันอยู่หรือไม่ เราไปดูการ diy ทำรางปลั๊กไฟไว้ใช้เองด้วยตัวเอง คุณภาพดีปลอดภัย จากคุณ KanichiKoong เราไปดูกันเลย

diy ทำรางปลั๊กไฟคุณภาพสูงไว้ใช้เอง หมดปัญหากับปลั๊กพ่วงแบบเดิมๆ

เตรียมเครื่องมือให้พร้อม แล้วแต่สะดวกจะใช้อะไร ก็เตรียมมาครับ อุปกรณ์ไฟฟ้าที่ใช้อาจจะดัดแปลงตามความต้องการของผู้ใช้ไฟฟ้าได้ครับ

สายไฟ

ผมเลือกใช้สายVCT ชนิด3แกน ยี่ห้อBCC (บางกอกเคเบิ้ล) ส่วนตัวชอบBCCมากกว่าYAZAKI เพราะYAZAKIฉนวนเหนียวบ้าบอคอแตก ปอกแล้วเจ็บมือ มีดจะหัก เนื้อทองแดงก็เหมือนๆกัน ของBCCฉนวนกำลังดีไม่หนาไม่อ่อนเกินไป ขนาดที่ใช้ เป็นสาย3แกน ขนาด1.5sq.mm. ซึ่งสายขนาด1.5sq.mm.จะทนกระแสได้ที่15-17A

แผงไม้ ขนาด6×12นิ้ว จำนวน2อัน เอามาไว้ทำแผงวางเต้ารับและฝาปิดด้านหลัง

ฝาพลาสติดหน้ากากสำหรับเต้ารับ ยี่ห้อPanasonic รุ่นFULL-COLOR ซึ่งรุ่นนี้เป็นรุ่นยอดนิยม และราคาถูกที่สุดของPanasonic เหมาะที่จะเอามาทำรางปลั๊กพ่วง

เซฟตี้เบรกเกอร์(SB) Panasonic ขนาด15A IC1500A ขนาดกระแสของเบรกเกอร์ต้องเป็นขนาดที่สัมพันธุ์กันกับขนาดสายไฟ ห้ามใช้เกินพิกัดของสายไฟ เพราะกรณีคุณใช้ไฟเกิน มันจะไม่ตัดไฟ สายไฟอาจจะร้อน

หน้ากากเบรกเกอร์แบบฝัง

เต้ารับ-สวิชต์ รุ่น Panasonic รุ่นFULL-COLOR (กล่องสีน้ำเงิน-ขาว) ส่วนกล่องสีฟ้า-ขาวซึ่งเป็นเต้ารับ และในแพ๊คซึ่งเป็นสวิชต์ เป็นของเกรดต่ำยี่ห้อMUTSUKAMI ราคาถูกกว่า Panasonic รุ่นFULL-COLOR เกินครึ่ง รูปแบบจะคล้ายกันมาก สามารถใส่ด้วยกันได้ทั้งหน้ากากและสวิตซ์ หากไม่ต้องการของเกรดดีเลิศหรืออยากจะประหยัดงบ ลองหันมามองของเกรดรองลงมาได้ครับ

เต้าเสียบ

ผมเลือกใช้เต้าเสียบแบบมาตรฐานเยอรมัน (ทนกระแสได้สูงสุด16A) เพราะว่าที่บ้านติดเต้ารับเยอรมันไว้บนผนังแทบทุกจุด เพราะส่วนตัวชอบระบบของเต้ารับเต้าเสียบแบบเยอรมัน เนื่องจาดมีความปลอดภัยสูง ป้องกันมือสัมผัสโดนกับขาเต้าเสียบขณะเสียบ และยังเสียบได้แน่น ไม่หลุดง่าย

เต้าเสียบมีระบบสายดินที่เป็นแผ่นโลหะอยู่ข้างๆ ทำให้สามารถใช้กับเต้ารับแบบ2ตาได้ และเมื่อต่อเต้าเสียบเข้ากับเต้ารับแบบเยอรมันที่มีการต่อกราวด์ไว้เรียบร้อย รางปลั๊กพ่วงอันนี้ก็จะต่อลงดินโดยอัตโนมัติ แต่ใครที่ไม่เอาระบบสายดิน จะใช้เต้าเสียบ2ขาก็ได้ หรือจะใช้เต้าเสียบแบบ3ขาก็ไม่เป็นไร แต่เต้าเสียบแบบ3จะมีข้อจำกัดในการใช้ได้กับเต้ารับ3ตาเท่านั้น

เต้ารับเยอรมันของ bticino ทนกระแสได้สูงสุด16A ติดไว้บนรางปลั๊กพ่วง เพื่อรองรับเต้าเสียบแบบเยอรมันของเครื่องใช้ไฟฟ้าจำพวก เตารีด คอมพิวเตอร์ ไมโครเวฟ หม้อหุงข้าว ฯลฯ

เต้ารับคู่+กราวด์(ปลั๊กกราวด์คู่) ของVENAทนกระแสได้สูงสุด16A เต้ารับคู่+กราวด์VENAคุณภาพพอๆกับ Panasonic รุ่นFULL-COLOR และราคาถูกกว่าด้วย ติดตั้งไว้สำหรับรองรับเต้าเสียบ3ขา

เริ่มจากการประกอบอุปกรณ์ไฟฟ้าแต่ละชุดเข้าด้วยกัน และ วางเพื่อกำหนดจุดที่จะติดตังบนแผงไม้

ร่างเส้นส่วนที่ต้องการจะตัดออก และทำการตัดออกโดยใช้สว่านเจาะนำรู แล้วเอาเรื่อยฉลุไฟฟ้าตัดตามเส้น

วางอุปกรณ์ลงบนแผงไม้ แล้วทำการเจาะรูเพื่อยึดสกรูของอุปกรณ์เข้ากับแผงไม้

ต่อสายไฟเข้ากับเบรกเกอร์ แล้วต่อสายออกจากเบรกเกอร์เข้าสู่เต้ารับแต่ละชุด

เทคนิคการรับแรงดึงของสายไฟที่อาจเกิดขึ้นขณะใช้งาน โดยนำเอาเคเบิ้ลไทด์ มายึดให้แน่นที่สายเอาไว้

ต่อสายไฟเข้าเต้ารับแต่ละจุด

เมื่อต่อสายเสร็จเรียบร้อย ทำการตรวจสอบวงจร

อย่าลืมสายดินด้วยนะครับ!

นำแผงไม้อีกอัน มาทำการงัด เอาแต่แผ่นไม้อัด โครงไม้ไม่ต้องนะครับ

แล้วเอาแผ่นไม้อัด มาปิดทับด้านหลังของรางปลั๊ก แล้วยึดด้วยสกรู

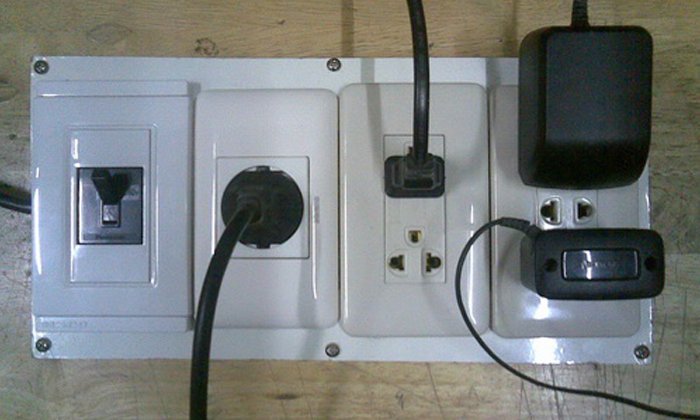

เสร็จสมบูรณ์พร้อมใช้งานครับ

ใครมีไอเดียแจ่มๆ ก็สามารถดัดแปลงให้เป็นแบบอื่นได้ แล้วแต่ความต้องการใช้งานและความเหมาะสม ปลั๊กพ่วงที่ทำขึ้นเอง หากทำอย่างถูกต้องเลือกใช้ของที่ได้มาตรฐานตรงตามสเป็ก และในเรื่องการใช้งาน นำไปใช้งานอย่างถูกวิธีในสภาวะที่ปกติ ผมกล้าพูดได้เลยว่ามันจะอยู่กับคุณไปนานมาก นานจนลืมไปเลยว่าทำไว้เมื่อไหร่ เมื่อเทียบกับปลั๊กพ่วงแบบสำเร็จรูปราคาถูกๆ ที่ขายตามท้องตลาดที่มีปัญหากวนใจอยู่บ่อยๆ

และใช่ว่าปลั๊กพ่วงแบบสำเร็จรูปจะไม่ดีเสมอไป ในการเลือกซื้อ ผมแนะนำให้พิจารณาดูดีๆ อย่างแรกที่ต้องดูให้ดีๆคือ ระบบป้องกัน อย่างที่สองคือขนาดของสายไฟและมาตรฐานของอุปกรณ์ และสุดท้ายคือเรื่องระบบสายดินว่ามีระบบสายดินจริงๆหรือมีแบบหลอกเอาไว้ ซึ่งปลั๊กพ่วงที่มีคุณภาพดีๆก็มีอยู่มากมาย แต่…ราคาก็ไม่ช่น้อยเลยนะครับ
